| 寶晟工業計算機在加油IC卡工程中的應用方案 |
系
統
概
述 |
加油lC卡工程是一個跨平臺、范圍廣、涉及面寬的全國性系統建設工程。應對不斷提高的服務需求、順應“信息化帶動產業化”的技術發展趨勢，利用先進的電子信息技術，以lC卡為載體，實現了成品油零售系統的改造。通過工程的建設，加油IC卡工程使用戶實現“一卡在手，各地加油”的目標。以IC卡這一現代支付工具取代傳統的現金、油票等結算方式，在加油站安裝加油站管理控制準系統，實現成品油零售業務的電子支付和交易數據的自動采集；提高加油站經營管理的科技含量和服務水平，從而進一步提高工作效率，降低成本，增強抵御市場風險的能力。 |

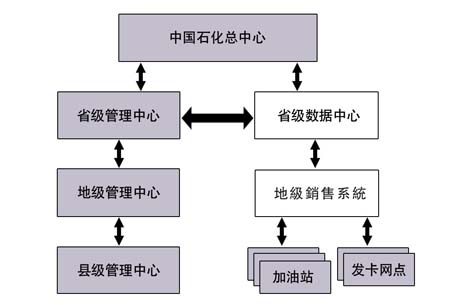

系
統
框
圖 |
 |
解
決
方
案 |
整個加油IC卡工程中的加油站都將配置一臺管控IPC做為業務終端。管控IPC負責日常IC卡加油的數量和金額統計，交易票據的打印，加油機監控，每日將銷售交易發往省數據中心，并將下載全國IC卡用戶的賬戶管理信息和最新油價等。

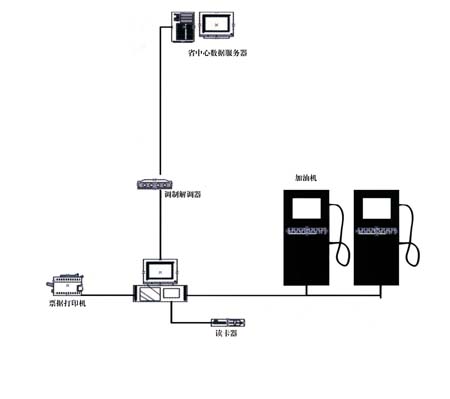

以下是管控IPC功能示意圖： |
 |
| 加油站的管控IPC起著非常重要的作用，一旦管控IPC發生故障，加油站的正常運行將受到影響。各個加油站分布比較分散，大部分加油站遠離市中心，很多油站位于山區，一旦管控IPC發生故障，維修更換會非常麻煩。因此，對管控IPC的首要要求是系統的可靠性。其次，加油機通過串口與管控IPC相連，加油站的加油機數目從2個到30余個不等，因此要求管控IPC具有較強的功能擴展性。為了保證管控IPC系統的穩定運行，選用了Turbollnux Data Server做為管控IPC的操作系統，因此要求管控IPC在硬件上與Turbolinux完全兼容，并且能夠流暢運行。 |
|
系
統
配
置 |
在管控設備選型只初，共有10余家商用PC和IPC廠家參與選型。經過多方面比較，最終將管控設備定為IPC。IPC在提高系統可靠性方面做出了許多特殊設計，它的可靠性大大優于商用PC。

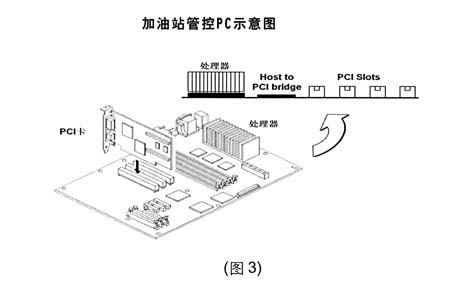

下圖是商用PC的系統結構圖： |
 |
這種結構我們稱之為大主板結構，這種結構非常不適合現場使用和維護要求。主板上即成了南北橋控制芯片等有源器件。有源器件相比電容電阻等無源器件容易損壞。一旦母板損毀，進行更換會非常麻煩；現場維護人員首先需要拔掉主板上的所有數據線、之后需要拔出插在主板上的所有外圍板卡，如網卡、顯卡等，最后需要將固定主板的螺釘一一卸掉，才能將主板拆除。換上一個新主板還要以一重復上述過程。這樣更換一個損壞的主板，需要花費三十分鐘時間。這樣長的MTBF（平均故障維護時間）對于加油站實際使用是不允許的。另外，商用PC對系統的防震沒有做特殊設計，在周圍存在震動干擾的場合，很容易出現硬盤損壞和卡片跳出的故障。硬盤一旦損壞，一天的交易數據將全部丟失。

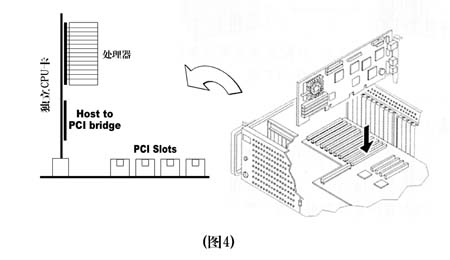

相對于商用PC，IPC在結構上做了很大改進，以下是IPC的結構示意圖： |
 |
| IPC的主板做成插卡的形式，插在無源底板上。無源底板上只有ISA，PCI總線插件以及電容電阻等無源器件，因此無源底板損壞的概率非常低，通常無更換之優。如果主板損壞，只需要將主板拔出即可。因此系統的MTBF時間大大縮短。此外，系統的主板和外圍板卡有專門的固定壓條，防止板卡跳出。硬盤驅動器具有硬盤避震架和減震橡膠墊，能夠減輕震動對硬盤的磨損。為了使IPC能可靠工作在高粉塵環境下，在IPC的前面入風口，具有可更換的防塵網。 |
|
系
統
評
價 |
自2002年5月開始，石油IC卡工程已經陸續在北京、上海、福建、江蘇、山東、廣州等省實施。在這些省的管控IPC大部分用的是寶晟的IPC。經過一年時間的實際運行，寶晟管控IPC在現場運行穩定、可靠、獲得使用企業的好評。 |
